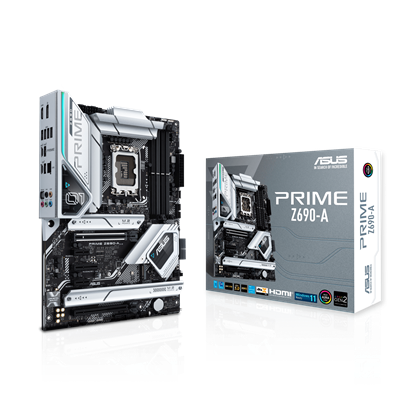

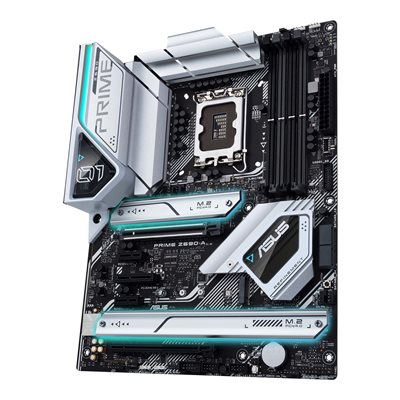

Mainboard ASUS PRIME Z690-A

ASUS PRIME Z690-A

Intel® Z690 (LGA 1700) ATX-Mainboard mit PCIe® 5.0, vier M.2-Steckplätzen, 16+1 DrMOS-Leistungsstufen, DDR5, HDMI®, DisplayPort™, Intel 2,5 Gb Ethernet, USB 3.2 Gen 2x2 Type-C®, Front USB 3.2 Gen 2 Type-C®, Thunderbolt™ 4-Unterstützung und Aura Sync RGB-BeleuchtungIntel® LGA 1700 Sockel: Bereit für Intel Prozessoren der 12. GenerationVerbesserte Stromversorgung: 16+1 DrMOS, ProCool-Anschlüsse, Legierungsspulen und langlebige Kondensatoren für eine stabile StromversorgungAI Overclocking Optimiert die Leistung auf Basis der CPU- und Kühlerauslastung, um Ergebnisse zu erzielen, die der manuellen Optimierung durch Experten sehr nahe kommenAI Cooling Verwaltet und steuert alle Mainboard-Lüfter und optimiert automatisch die Einstellungen basierend auf der aktuellen Systemlast und TemperaturTwo-Way AI Noise-Cancelation: Reduziert Hintergrundgeräusche des Mikrofons und Audioausgangs für kristallklare Kommunikation in Spielen oder VideokonferenzenUmfassende Kühlung: Große VRM-Kühlkörper, M.2-Kühlkörper, M.2-Backplate mit Q-Latch, Hybridlüfter-Header und Fan Xpert 4Konnektivität der nächsten Generation: DDR5-Speicher, PCIe® 5.0, Intel 2,5 Gb Ethernet, USB 3.2 Gen2x2 Type-C®, Frontpanel USB 3.2 Gen 2 Type-C®, Thunderbolt™ 4 Header Unterstützung, 4 PCIe® 4.0 M.2

Allround-Energieeffizienz

Die Energy Processing Unit (EPU) optimiert automatisch den Stromverbrauch und maximiert die Energieeinsparungen mit dem Away-Modus - einer intelligenten Einstellung, die ein extremes Energiesparszenario schafft, indem sie ungenutzte E/A-Controller abschaltet.

Flexible Steuerungen für Luft- und Wasserkühlung

Die ASUS Fan Xpert 4 Software bietet umfassende Kontrolle über Lüfter und All-in-One (AiO) Kühler. Egal, ob du mit Luft oder Wasser kühlst, der Auto-Tuning-Modus konfiguriert alle Parameter auf intelligente Weise mit einem einzigen Klick. Es gibt auch einen extrem leisen Modus, der die Drehzahl aller Lüfter unter das Standardminimum reduziert, damit dein System auch bei leichter Systemlast flüsterleise bleibt. Lüfter und AiO-Kühler können auch über das UEFI-BIOS gesteuert werden.

Präzise digitale Leistungssteuerung

Das Digi+ Spannungsreglermodul (VRM) bietet Echtzeitkontrolle über den Spannungsabfall und steuert automatisch die Frequenz und die Energieeffizienzeinstellungen. Außerdem kannst du damit deine CPU für ultimative Stabilität und Leistung optimieren.

UEFI BIOS

Das renommierte ASUS UEFI BIOS bietet alles, was du brauchst, um dein System zu konfigurieren, zu optimieren und abzustimmen. Es bietet sowohl intelligent vereinfachte Optionen für PC-Anfänger als auch umfassende Funktionen für erfahrene Veteranen.

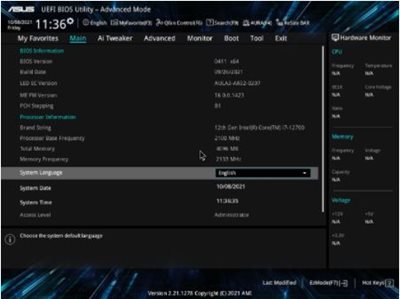

Erweiterter Modus

Ein intuitiver erweiterter Modus, der über das UEFI angeboten wird, lässt dich die volle Kontrolle übernehmen. Eine integrierte Suchfunktion erleichtert das Auffinden von Optionen und verschiedene erweiterte Funktionen ermöglichen es dir, intelligente Anpassungen vorzunehmen, damit du die Leistung genau nach deinen Wünschen einstellen kannst.

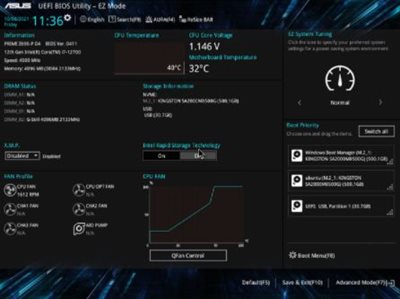

EZ-Modus

Der EZ-Modus zeigt wichtige Einstellungen und Statistiken an und bietet außerdem Assistenten, Drag-and-Drop-Funktionen und die Möglichkeit, wichtige Einstellungen mit einem Klick vorzunehmen - so kannst du dein System im Handumdrehen einrichten.

M.2 Kühlkörper

Zwei M.2-Kühlkörper kümmern sich um die drei M.2-Steckplätze und verhindern so das Throttling, das bei M.2-Speicher während längerer Datentransfers auftreten kann.

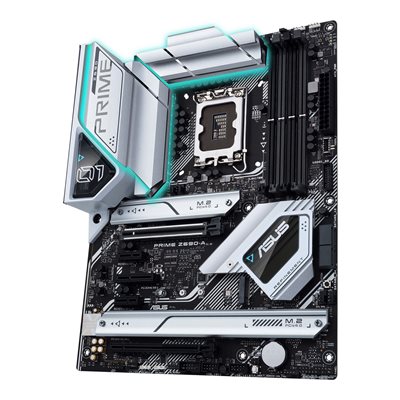

VRM-Kühlkörper und Wärmeleitpads

Die beiden VRM-Kühlkörper auf dem Prime Z690-A sind deutlich größer als die auf früheren Z590-Mainboards. Zusammen mit den Wärmeleitpads verbessern sie den Wärmeübergang von den MOSFETs und Spulen für eine bessere Kühlleistung.

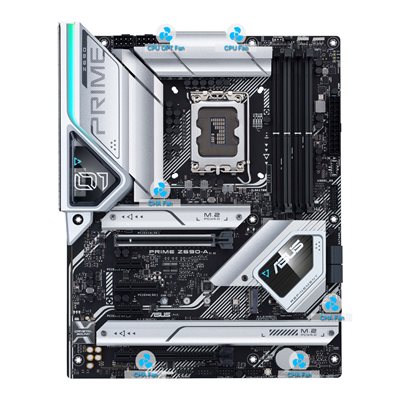

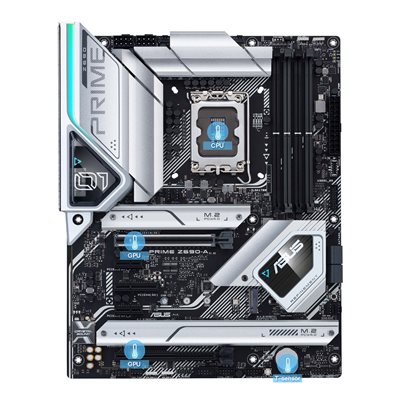

Mehrere Temperaturquellen

Jedem Anschluss kann dynamisch einer von drei Temperatursensoren zugeordnet werden. Mit Fan Xpert 4 kannst du die Temperatur der unterstützten ASUS-Grafikkarten abbilden, um die Kühlung für GPU- und CPU-intensive Aufgaben zu optimieren.

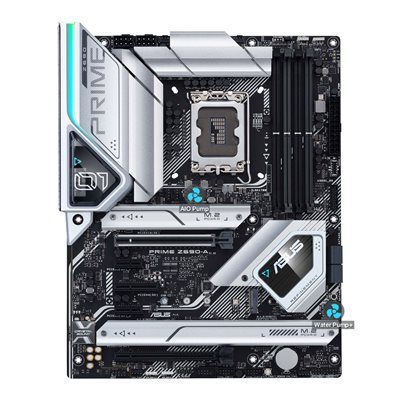

Zwei Pumpenanschlüsse

Jedem Anschluss kann dynamisch einer von drei Temperatursensoren zugeordnet werden. Mit Fan Xpert 4 kannst du die Temperatur der unterstützten ASUS-Grafikkarten abbilden, um die Kühlung für GPU- und CPU-intensive Aufgaben zu optimieren.

Intelligenter Schutz

Ein spezieller integrierter Schaltkreis schützt jeden Lüfteranschluss vor Überhitzung und Überstrom.

4-Pin PWM/DC-Lüfter

Jeder Onboard-Header unterstützt die automatische Erkennung von PWM- oder DC-Lüftern.

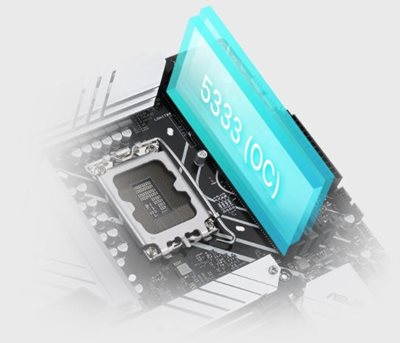

DDR5 Leistungsverbesserung

Das Prime Z690-A verbessert die DDR5-Leistung, indem es Übertaktungsoptionen nicht nur für High-Speed-Kits, sondern auch für Einsteiger-Speichermodule mit einem gesperrten Power-Management-IC (PMIC) bietet.

• Eine spezielle Schaltung auf der Hauptplatine umgeht die PMIC-Beschränkungen des DDR5-Speichers und ermöglicht es dir, die standardmäßige 1,1-Volt-Grenze zu überschreiten und die Frequenz und die Timings auf das Maximum zu steigern.
• Normalerweise muss das System bei einem beschränkten PMIC, der entsperrt wurde, jedes Mal vollständig ausgeschaltet werden, wenn die Speicherspannung angepasst wird. Das Prime Z690-A nutzt die integrierte Hardware und Firmware, um diese lästige Einschränkung zu umgehen, indem es Spannungsanpassungen durch denselben Soft-Reset-Prozess ermöglicht, der auch bei früheren Generationen von DDR-Speicher verwendet wurde.

Das Prime Z690-A verbessert die DDR5-Leistung, indem es Übertaktungsoptionen nicht nur für High-Speed-Kits, sondern auch für Einsteiger-Speichermodule mit einem gesperrten Power-Management-IC (PMIC) bietet.Eine spezielle Schaltung auf der Hauptplatine umgeht die PMIC-Beschränkungen des DDR5-Speichers und ermöglicht es dir, die standardmäßige 1,1-Volt-Grenze zu überschreiten und die Frequenz und die Timings auf das Maximum zu steigern.Normalerweise muss das System bei einem beschränkten PMIC, der entsperrt wurde, jedes Mal vollständig ausgeschaltet werden, wenn die Speicherspannung angepasst wird. Das Prime Z690-A nutzt die integrierte Hardware und Firmware, um diese lästige Einschränkung zu umgehen, indem es Spannungsanpassungen durch denselben Soft-Reset-Prozess ermöglicht, der auch bei früheren Generationen von DDR-Speicher verwendet wurde.Für Nutzer, die neu im Bereich der Speicherübertaktung sind, enthält das Prime Z690-A das exklusive ASUS Enhanced Memory Profile (AEMP) Firmware-Feature für Speichermodule mit beschränktem PMIC. AEMP erkennt automatisch die Speicherchips in deinem Kit und präsentiert dann optimierte Frequenz-, Timing- und Spannungsprofile, die du mühelos anwenden kannst, um die Leistung zu steigern.

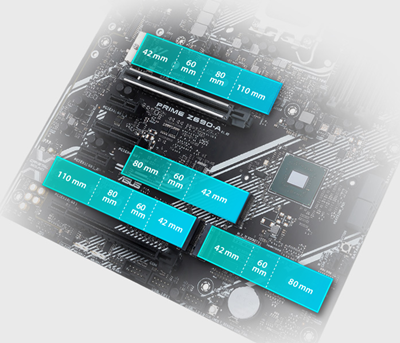

Vier M.2-Steckplätze (bis zu 64 Gbit/s)

Das Prime Z690-A bietet insgesamt vier M.2-Steckplätze, die Datenübertragungsgeschwindigkeiten von bis zu 64 Gbit/s über PCIe® 4.0 unterstützen und so schnellere Boot- und Ladezeiten für Betriebssysteme und Anwendungen ermöglichen.

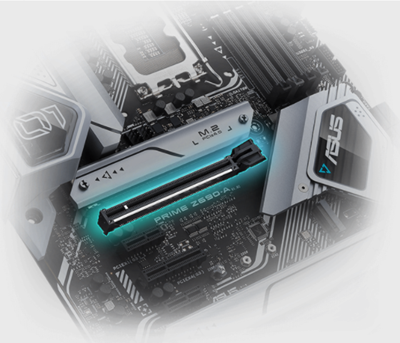

PCIe 5.0 Steckplatz

Die Intel-Prozessoren der 12. Generation bieten erstmals Unterstützung für PCIe 5.0. PCIe 5.0 bietet eine doppelt so hohe Datenübertragungsgeschwindigkeit wie PCIe 4.0 und ist damit besonders geeignet um neue datenintensive Aufgaben zu bewältigen. PCIe 5.0 bringt noch weitere Vorteile mit sich, wie z. B. elektrische Änderungen zur Verbesserung der Signalintegrität, abwärtskompatible CEM-Anschlüsse für Add-in-Karten und Abwärtskompatibilität mit früheren Versionen von PCI Express.

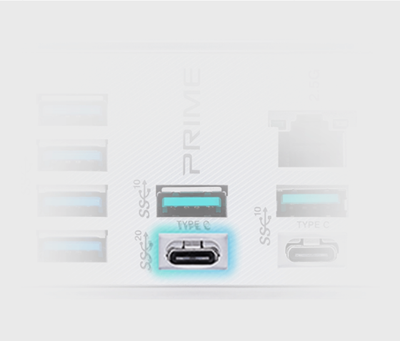

USB 3.2 Gen 2x2 Typ-C

Zahlreiche USB-Anschlüsse ermöglichen High-End-Rigs, die mit einer Vielzahl von Peripheriegeräten ausgestattet sind, darunter USB Type-C®-Anschlüsse an der Vorder- und Rückseite mit schnellem USB 3.2 Gen 2x2 für Übertragungsgeschwindigkeiten von bis zu 20 Gbit/s.

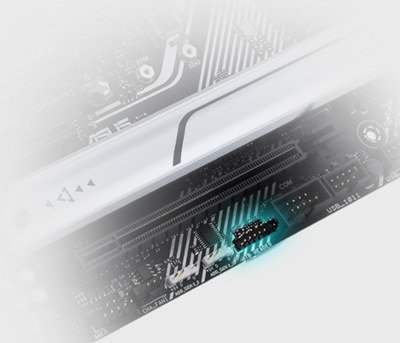

Thunderbolt 4 Unterstützung

Das Prime Z690-A bietet Thunderbolt 4-Unterstützung über einen Onboard-Header. Mit der neuesten Intel-zertifizierten ASUS ThunderboltEX 4-Zusatzkarte kann sie bidirektionale Geschwindigkeiten von bis zu 40 Gbit/s über ein einziges Kabel ermöglichen. Außerdem verfügt diese Karte über eine Daisy-Chain-Funktion für den Anschluss mehrerer Bildschirme und unterstützt Displays mit einer Auflösung von bis zu 8K. Zudem kann sie bis zu 100 Watt Leistung für das Schnellladen von Geräten bereitstellen.

Audio-Abschirmung

Trennt analoge/digitale Signalbereiche und reduziert so deutlich wechselseitige Störungen.

Getrennte Ebenen für die linke und rechte Spur

Sorgt für minimales Übersprechen zwischen den Audio-Signalwegen.

Premium-Audiokondensatoren

Premium-Bauteile sorgen für eine Klangsignatur mit außergewöhnlicher Wiedergabetreue.

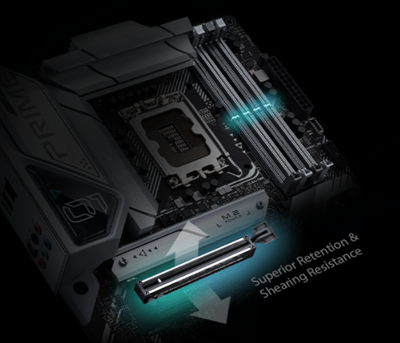

SafeSlot & SafeDIMM

PCIe 5.0 ist 2x schneller als PCIe 4.0. Deshalb haben wir unseren SMT-Fertigungsprozess für den schnelleren SafeSlot angepasst, um die höchsten Datengeschwindigkeiten zu gewährleisten. SafeSlot ist eine verstärkte Metallumhüllung, die einem PCIe-Steckplatz hinzugefügt wird, um eine Karte sicher zu befestigen. Die robusten ASUS SafeDIMM-Ummantelung unterstützen und schützen Speichermodule auf ausgewählten ASUS-Mainboards und ermöglichen es dir, deine Module schnell, präzise und sicher einzusetzen.

Aura Sync

Ein gut abgestimmtes Enthusiasten-System verdient eine passende Ästhetik. ASUS Aura bietet eine vollständige RGB-Beleuchtungssteuerung mit einer Vielzahl von Voreinstellungen für die integrierten RGB-LEDs sowie für Strips und Geräte, die an die Onboard-RGB-Header angeschlossen sind - und das alles kann mit einem ständig wachsenden Portfolio an Aura-fähiger Hardware synchronisiert werden.
